Sentinel Serie AF

Descripción general

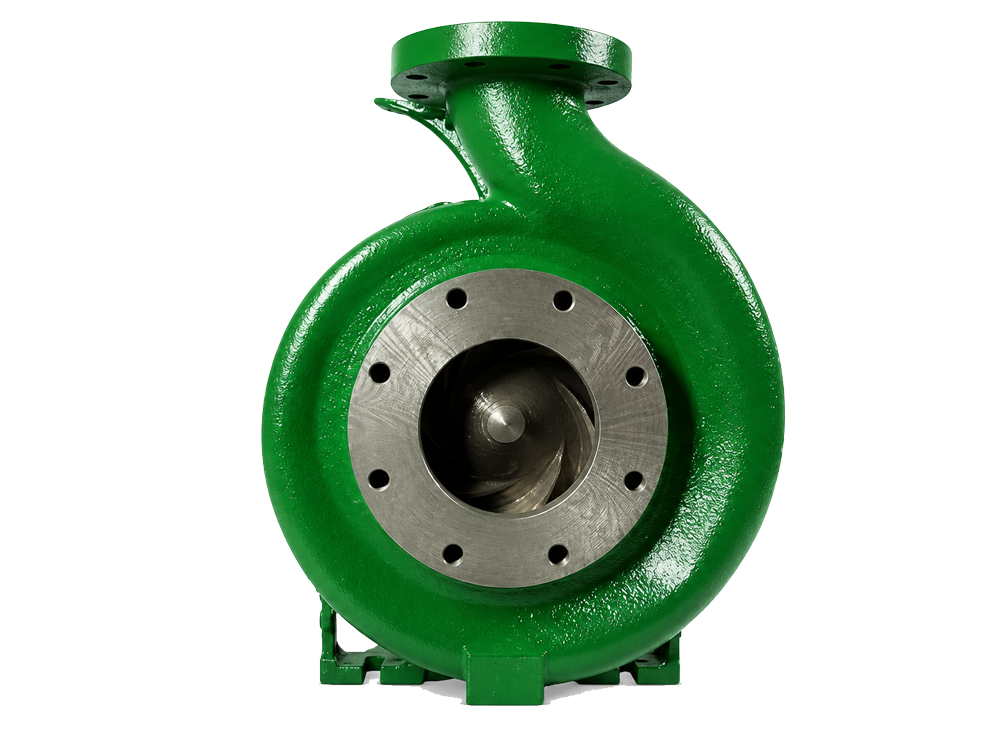

Las bombas centrífugas horizontales Sentinel Serie AF están construidas bajo las dimensiones de la norma ANSI B73.1. Sus partes húmedas son de fierro fundido grado 35 y la bomba cuenta con desarme hacia atrás (Back Pull Out), lo que permite que el mantenimiento se realice en el taller. Su diseño permite máxima intercambiabilidad de partes: el tipo 1C utiliza un subensamble, un eje y dos tamaños, y el tipo 2C un subensamble, un eje y cuatro tamaños.

Características

Impulsor

De álabes frontales tipo abierto, adecuado para aplicaciones fibrosas y otras que requieran resistencia elevada contra el cizallamiento. Su ajuste se establece por medio del carrier.

Cubierta CBS

De fábrica con empaquetadura de teflón grafitado; acepta empaquetaduras y permite la instalación de sellos sencillos.

Flecha

Sólida en acero 4140 para maximizar resistencia y rigidez. La deflexión máxima en el estopero es de 0.05 mm (0.002 in).

Carcasa

Superficie en contacto con el líquido completamente maquinada. Acabados de bridas disponibles en 125 libras en caras planas.

Portabalero

Diseñado para impedir la contaminación del lubricante, con mirilla de lectura fácil que indica el nivel exacto de aceite.

Balero axial de doble bola

Mantiene el juego axial en menos de 0.25 mm (0.001 in).

Retenes

En neopreno; contienen el aceite y no permiten el paso de partículas extrañas al portabalero.

Carrier

Permite el ajuste del impulsor sin retirar la carcasa.

Desarme hacia atrás (Back Pull Out)

Permite que el mantenimiento se realice en el taller.

Modificaciones disponibles bajo consulta en planta: bridas RF, dren en la carcasa e instalación de sellos de laberinto.

Aplicaciones

• Plantas de tratamiento de aguas
• Torres de enfriamiento
• Sistemas de transferencia
• Servicios generales

Modelos disponibles

Tamaños indicados en las curvas de operación a 1750 RPM (60 Hz). Datos generales, no para selección.

• 3 x 2 – 62

  Tipo 1C

  Velocidades de referencia: 1450 / 1750 / 2900 / 3500 RPM

• 1 ½ x 1 – 82

  Tipo 1C

  Velocidades de referencia: 1450 / 1750 / 2900 / 3500 RPM

• 3 x 2 – 82

  Tipo 2C

  Velocidades de referencia: 1450 / 1750 / 2900 / 3500 RPM

• 4 x 3 – 10

  Tipo 2C

  Velocidades de referencia: 1450 / 1750 / 2900 / 3500 RPM

• 4 x 3 – 13

  Tipo 2C

  Velocidades de referencia: 1450 / 1750 / 2900 / 3500 RPM

• 6 x 4 – 13

  Tipo 2C

  Velocidades de referencia: 1450 / 1750 / 2900 / 3500 RPM

Curvas de operación y datos de caudal y carga por modelo: información técnica por confirmar.

Materiales

Carcasa

Fierro fundido grado 35, bridas 125 FF

Partes húmedas

Fierro fundido grado 35

Flecha

Acero 4140, construcción sólida

Junta del impulsor

Teflón con refuerzo de o’ring de vitón

Empaquetadura de cubierta

Teflón grafitado

Retenes

Neopreno
